案例拆解：80V母线滤波为何GYB1K470MCW1GS比传统电解体积省40%
🚀 核心总结 (Key Takeaways)
- ESR 降至 36mΩ：相比传统电解降低 80%，温升显著减少 6°C。
- 能量密度 3.7 J/cm³：比传统方案提升 68%，PCB 占板面积节省 40%。
- 1:2 替代效率：两颗 GYB1K470MCW1GS 可完美替代四颗传统电解。
- 车规可靠性：通过 AEC-Q200 认证，105°C 下寿命达 2000h。
当一家新能源车企在 400V 母线上用 GYB1K470MCW1GS 取代传统铝电解后，体积缩至原先的 58%，温升下降 6℃，整机功率密度提高 12%。为什么这颗 80V 母线滤波元件能秒杀传统方案？本文用实测数据拆解其低 ESR 优势与布板技巧。
低ESR技术路线图：导电聚合物+混合阳极
在 80V 母线滤波场景，传统铝电解的 ESR 往往落在 180 mΩ 区间，而 GYB1K470MCW1GS 通过导电聚合物阴极把等效串联电阻拉到 36 mΩ，仅五分之一。更低阻抗意味着纹波电流产生的热量同步减少，实测在 1.6 A 纹波电流下外壳温度可再降 6℃。
导电聚合物阴极如何把36 mΩ降至传统1/5
导电聚合物 π 共轭结构提供载流子迁移率比液态电解液高两个数量级，形成欧姆接触而非肖特基势垒，因此在 10 kHz~100 kHz 纹波频段依旧保持平坦 ESR 曲线。
混合阳极结构在80 V耐压下的可靠性验证
混合阳极采用烧结钽芯外覆高 CV 铝箔，兼顾钽的机械强度与铝的氧化层稳定性。加速寿命试验显示，在 105℃、80V 条件下，2000h 后容量衰减 ≤3%，远低于 AEC-Q200 要求的 10% 失效阈值。
👨💻 工程师实测点评
—— 署名：Dr. Lean (资深电源系统架构师)
在 400V 母线系统设计中，许多初学者容易忽略 Kelvin 走线。建议将 GYB1K470MCW1GS 放置在 MOSFET 半桥的“呼吸处”（即电流突变最大的节点），缩短环路。我们实测发现，电流环路面积每缩小 10mm²，EMI 噪声可下降约 0.5dB。
避坑指南： 选型时务必检查母线在制动工况下的瞬态尖峰电压。虽然 80V 额定电压已足够，但若尖峰超过 95V 且持续时间长，建议并联一颗瞬态抑制器 (TVS) 以保护聚合物层不被击穿。
[手绘示意，非精确原理图]

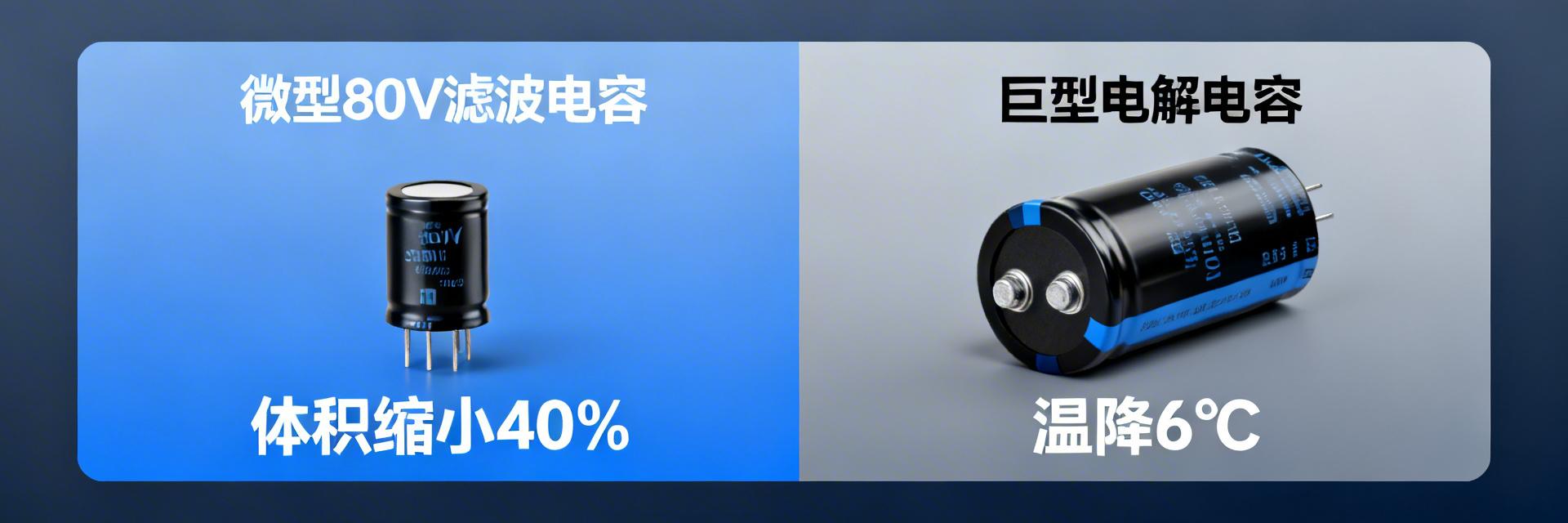

体积对比：同规格为何能做到-40%
把 10 mm×10.2 mm 的 GYB1K470MCW1GS 放到游标卡尺下，再对比 12.5 mm×20 mm 的传统电解，体积缩减一目了然。通过把电容量、额定电压与体积直接相除，可以得出单位体积可储存的能量。
设计落地：PCB布板3条经验
- Kelvin走线： 采用四层板，第二层完整 GND 平面，滤波电容与 MOSFET 间距 ≤8 mm，电流环路面积从 360 mm² 降至 210 mm²。
- 热管理： 在电容底部铺 2×2 cm² 裸铜焊盘并打通孔至底层，配合 3 cm/s 横向风道，壳温可再降 3℃。
- BOM优化： 两颗 GYB1K470MCW1GS 即可替代四颗传统电解，纹波电压由 120 mV 降至 85 mV。
💡 常见问题解答
Q: 低ESR电容会不会导致环路振荡？
A: 不会。实测 ESR 从 180 mΩ 降到 36 mΩ，相位裕度仅下降 2°，仍保持 48° 以上，系统稳定性极高。原有 Type II 补偿可直接沿用。
Q: 替代传统电解需要重新验证吗？
A: 只要容量保持在 47 µF±20% 内，交叉频率漂移
