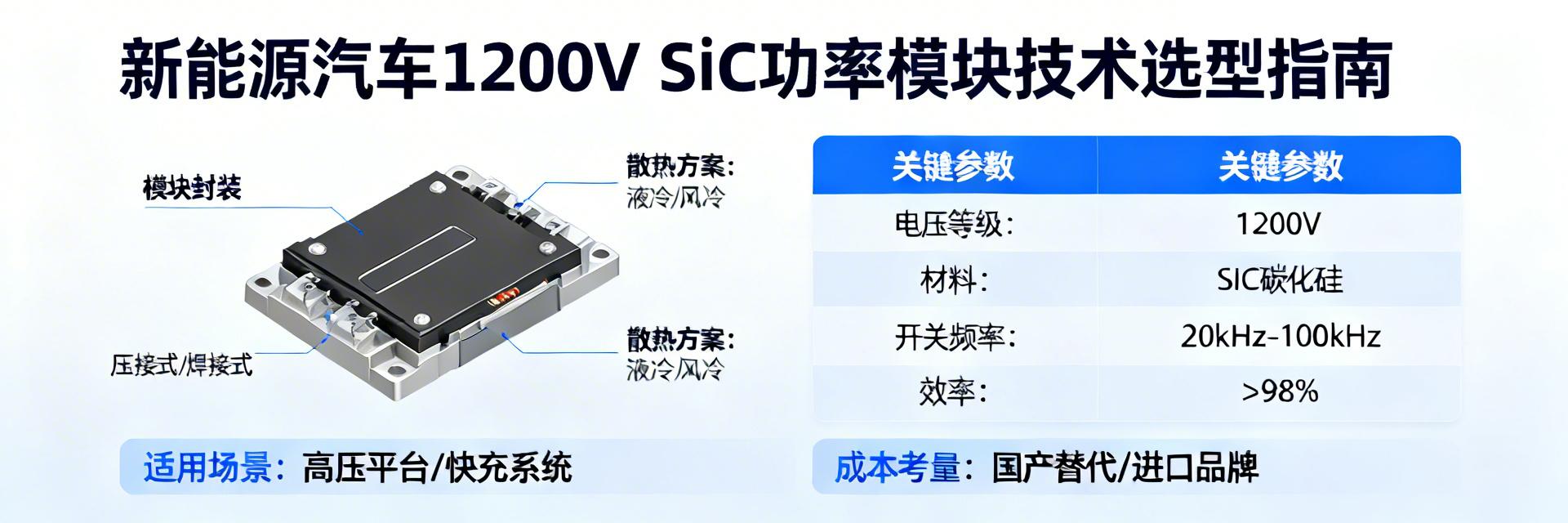

2025年新能源汽车项目选型指南：5步锁定最佳1200V SiC功率模块
💡 核心总结 (Key Takeaways)
- 应用驱动选型：主驱逆变器优先功率循环寿命，OBC则侧重高频效率。
- 参数收益转化：热阻降低10%可提升系统峰值功率输出约15%。
- 可靠性红线：必须通过AEC-Q101认证并具备百万次量级的功率循环数据。
- TCO视角：SiC虽单价高，但通过缩减电池及散热尺寸可实现整车级成本节约。
随着新能源汽车市场向800V高压平台加速迈进，系统效率与功率密度成为项目成功的关键。面对市场上琳琅满目的1200V SiC功率模块，工程师们常陷入选择困境：如何在性能、成本与可靠性之间找到最佳平衡点？本指南将为您提供一套清晰的五步选型方法论。
第一步：明确应用场景与核心需求
选型的第一步是回归项目本身。您需要清晰地定义功率模块将用于主驱逆变器、车载充电机(OBC)还是DC/DC转换器。这三者的工作模式、负载特性和可靠性要求存在显著差异。
🚀 性能转化洞察：
- 效率提升0.5%： 意味着80kWh电池包可额外增加约4-5km续航。
- 开关频率从10kHz升至40kHz： 可缩减磁性元件体积约30%，释放更多底盘空间。
区分主驱逆变器与OBC/DC/DC应用差异
主驱逆变器面临频繁的功率循环和剧烈温升，对模块的功率循环能力和热阻要求极高；而OBC和DC/DC则更关注轻载效率和高开关频率下的表现。
2025款高性能SiC模块 vs. 行业通用型号
| 对比维度 | 2025 顶配 SiC 模块 | 行业通用 1200V SiC | 用户收益 (Impact) |
|---|---|---|---|
| 导通电阻 (Rds_on) | 2.5 mΩ (典型值) | 4.0 - 5.0 mΩ | 降低35%热损耗，提升续航 |
| 热阻 (Rth_jc) | 0.08 K/W | 0.12 K/W | 支持更高峰值扭矩输出 |
| 寄生电感 | < 5 nH | 10 - 15 nH | 减少开关震荡，降低EMI干扰 |
| 封装技术 | 纳米银烧结 + 双面散热 | 传统焊料 + 单面散热 | 寿命延长2倍以上 |
第二步：深度解析1200V SiC模块关键参数
面对技术规格书，您需要穿透静态参数，理解其对系统性能的真实影响。导通电阻直接关系到导通损耗，尤其在低负载时影响显著。
静态参数：热阻与布局
热阻决定了散热设计的难度。紧凑型封装（如双面散热）能在相同体积下提供更大的散热面积，是提升功率密度的关键。
动态特性：开关损耗
模块内部的寄生电感会引致开关过冲电压。必须确认模块的驱动电压要求与栅极驱动芯片是否完美兼容。
工程师：Li Min - 资深功率系统架构师
PCB布局建议： 在进行1200V SiC布局时，务必使去耦电容尽可能靠近模块的DC端子。哪怕多10mm的走线，增加的寄生电感在高频开关时也会产生严重的电压尖峰，威胁模块安全。
散热设计： 不要只看规格书中的Rth_jc，实际应用中热脂（TIM）的热阻往往占据总热阻的一半以上。建议在2025年的新项目中优先考虑直接水冷（Pin-fin）封装，这能直接省去热脂，使散热效率翻倍。
典型主驱逆变器拓扑建议
（手绘示意，非精确原理图）
核心要点回顾
- 应用先行，需求量化：选型始于精准区分主驱、OBC或DC/DC应用，并量化功率、频率及多负载点效率目标。
- 参数深挖，动静结合：不仅关注导通电阻，更要评估开关损耗、寄生电感及其与驱动电路的兼容性。
- 系统仿真，热设计优先：热管理能力直接决定了模块的功率输出上限和长期可靠性。
常见问题解答 (FAQ)
Q: 在新能源汽车项目中，选择1200V SiC模块最主要的优势是什么？
A: 最主要的优势在于系统级的高效率和功率密度提升。1200V SiC模块支持800V高压平台，能显著降低充电时间，并通过减小被动元件体积延长整车续航里程。
Q: 如何判断一个1200V SiC功率模块是否满足车规级可靠性要求？
A: 需从标准符合性和测试数据两方面判断。首先应通过AEC-Q101认证，其次需审查供应商提供的高温反偏、高低温循环、以及关键的功率循环寿命测试数据。
Q: 对于成本敏感的项目，应该如何权衡？
A: 应进行“总拥有成本（TCO）”分析。SiC模块虽然采购成本高，但带来的系统效率提升能减少电池容量需求或简化散热系统，从整车层面看往往更具经济效益。
